工業控製
針對工業控製領域推出高精度電流環芯片、HART芯片和工業級傳感器信號調理芯片，滿足工業測量、通信等多方麵使用需求。
方案概述
針對工業現場智能儀表的物聯網需求，使用單片HART調製解調器SD2057和數模轉換器SD2421設計實現了其中的HART協議遠程通信模塊，具有高精度、低功耗、低成本、工作可靠性高的優點。
方案優勢

  • 精度高、功耗低、成本低

  • 穩定性高，滿足工業環境使用需求

精度高、功耗低、成本低

穩定性高，滿足工業環境使用需求

技術特點
Hart

  • 符合 HART 通信協議物理層要求

  • 符合 Bell202 標準載波 1200Hz 和 2200Hz

  • 內部集成接收濾波器，所需外部元件極少

  • HART 波形整形輸出具有額外驅動能力

  • UART 接口

  • 工作電壓 2.7~5.5V

  • 低功耗,調製模式下最大功耗為 112µA

  • -55~+125℃工作溫度範圍

  • 滿足 RoHS 環保要求

4~20mA電流環

  • 16 位分辨率和單調性

  • ±0.01%積分非線性

  • 3V/3.3V/5V 穩壓器輸出

  • 2.5V 和 1.25V 精密基準電壓源輸出

  • 最大靜態電流 520µA

  • 兼容 HART®通信協議

  • 靈活的抗幹擾串行接口

  • 可編程報警電流輸出能力

  • 過流保護以及短路保護

  • 16 引腳 SOIC 封裝

  • -40~+85℃工業級工作溫度範圍|

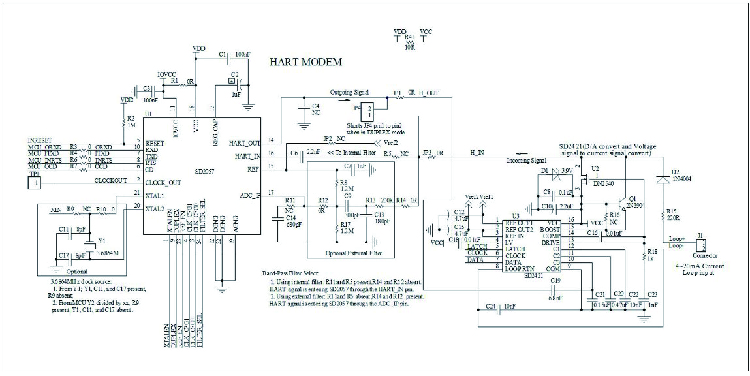

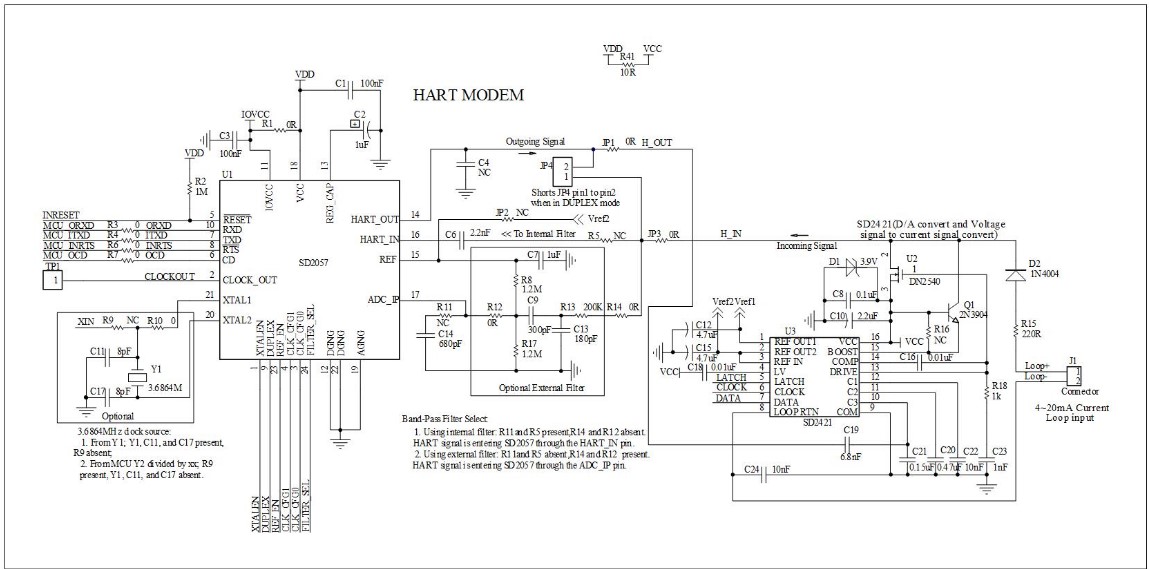

應用框圖

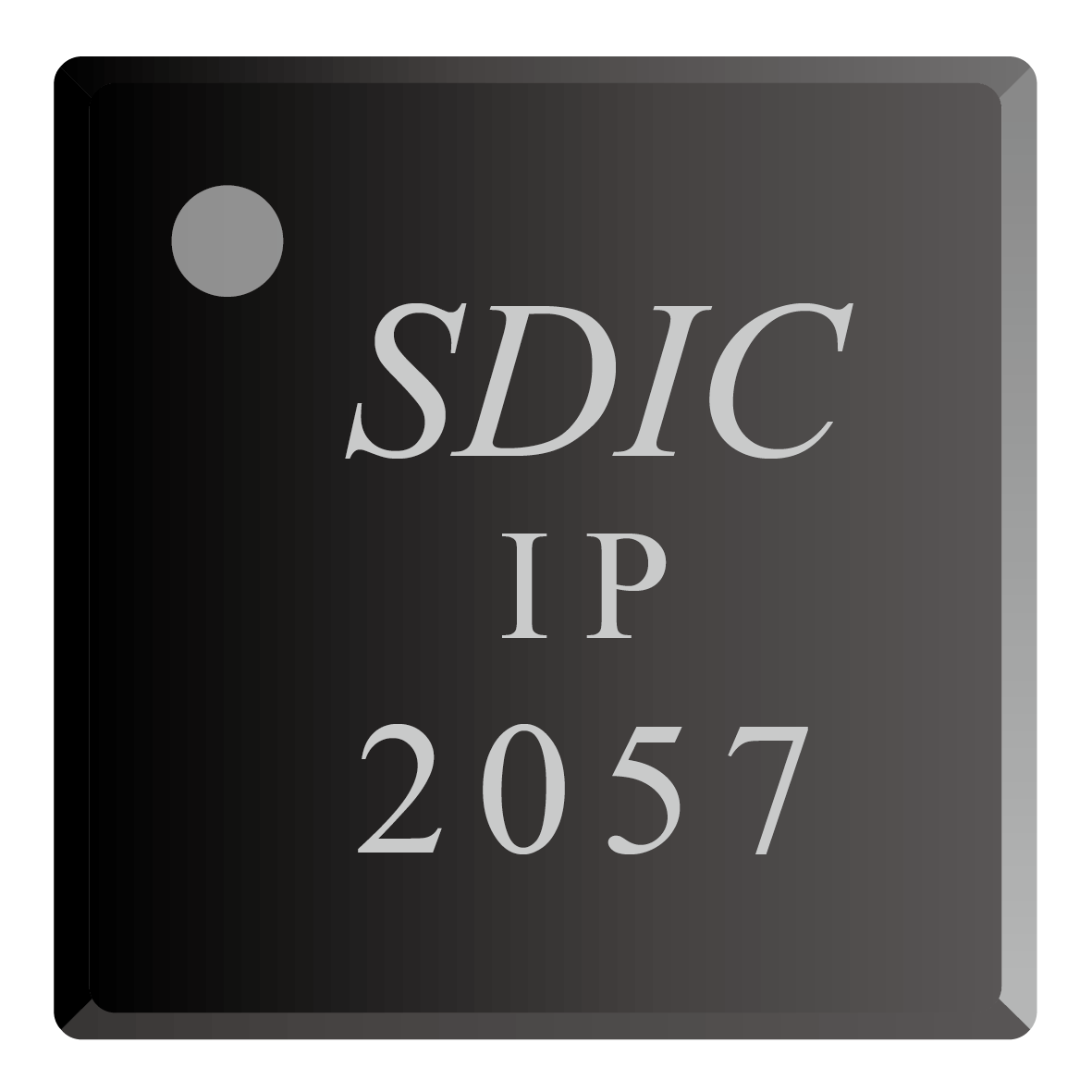

特色產品
